Product Details
一、 安装节点及简要说明
安装节点
简要说明:

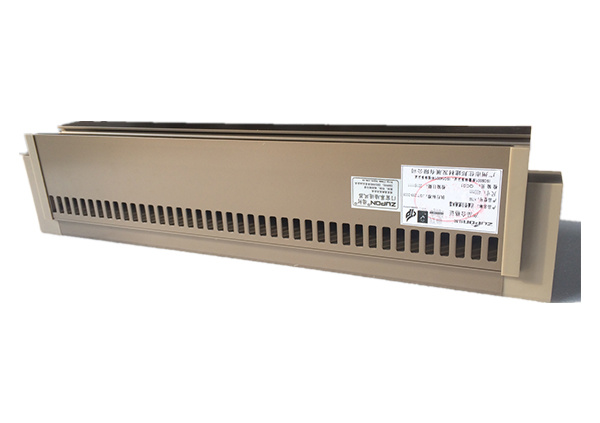

l 一款镶嵌式玻璃下方安装自然通风器.
l 铝合金外壳,隔热型材
l 通风器宽度与窗框一致,一体化结构设计,美观,简洁。
l 开关左右移动,操作简单
l 室内面板开拆卸,面板中安装有过滤网
l 可配合系统门窗做整体开发
二、 产品节点
三、 技术参数
产品高度: |
90mm |
气密性能: |
1.02m3/(m.h) |
产品厚度: |
58.1mm |
抗风压性能: |
1600pa |
玻璃减少: |
75mm |
隔音性能(开启): |
25dB(A) |
通风面积: |
9000mm2/m |
(关闭) |
29 dB(A) |
2pa压差通风量: |
30m3/(m.h) |
保温性能: |
2.6W/m2.k |
水密性能 |
500pa |
适合玻璃规格: |
16-24mm |
四、 安装效果
室内效果
室外效果
一、 安装节点及简要说明
安装节点
简要说明:
l 一款镶嵌式玻璃下方安装自然通风器.
l 铝合金外壳,隔热型材
l 通风器宽度与窗框一致,一体化结构设计,美观,简洁。
l 开关左右移动,操作简单
l 室内面板开拆卸,面板中安装有过滤网
l 可配合系统门窗做整体开发
二、 产品节点
三、 技术参数
产品高度: |
90mm |
气密性能: |
1.02m3/(m.h) |
产品厚度: |
58.1mm |
抗风压性能: |
1600pa |
玻璃减少: |
75mm |
隔音性能(开启): |
25dB(A) |
通风面积: |
9000mm2/m |
(关闭) |
29 dB(A) |
2pa压差通风量: |
30m3/(m.h) |
保温性能: |
2.6W/m2.k |
水密性能 |
500pa |
适合玻璃规格: |
16-24mm |
四、 安装效果
室内效果
室外效果
