平移式FV200

一款平移式自然通风器,外壳为断热铝合金型材,通风器安装在两横梁之间,安装在幕墙横梁上的一种自然通风换气装置,用以改善室内空气品质。可后期安装,方便维护,自然斜向上的风道设计,保证雨水不进入室内,风道内的水珠能顺风道流到室外。
所属分类:

产品中心

幕墙通风器

关键词:

fv200 通风器 安装 横梁 面板 装在 风道 开关 单元 说明
Product Details

FV200型自然通风器说明

一款平移式自然通风器,外壳为断热铝合金型材,通风器安装在两横梁之间,安装在幕墙横梁上的一种自然通风换气装置,用以改善室内空气品质。可后期安装,方便维护,自然斜向上的风道设计,保证雨水不进入室内,风道内的水珠能顺风道流到室外。



技术参数:

产品高度:196mm  宽度:116mm         长度:L=定制

颜色:按色板定制  通风面积:20000mm2/m

10Pa压差通风量:140m3/m.h

水密性能:900pa

抗风压性能:3.6kpa

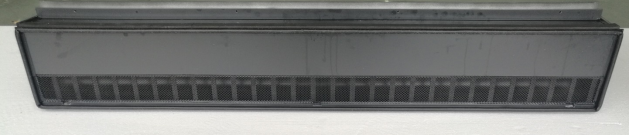

产品外观

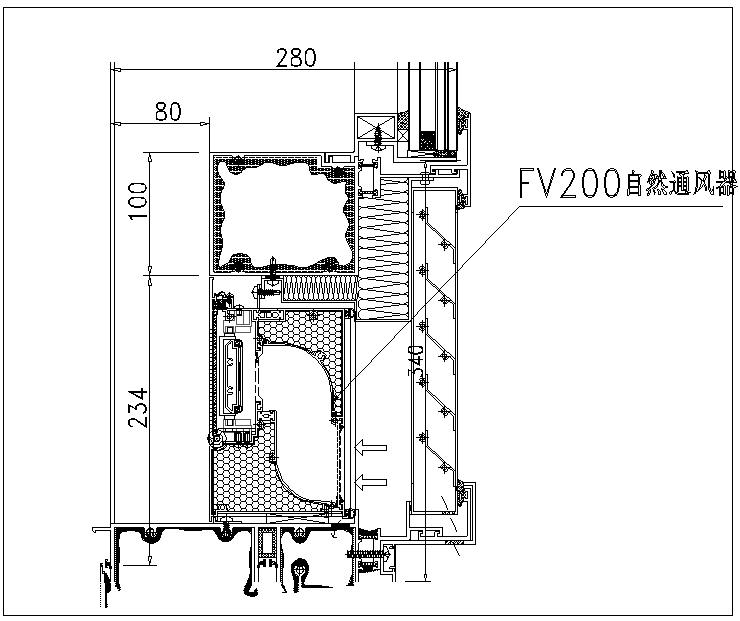

安装节点图:







说明:

通风器安装在单元幕墙横梁之间



室外新风通过外侧百叶,通风器进入室内.

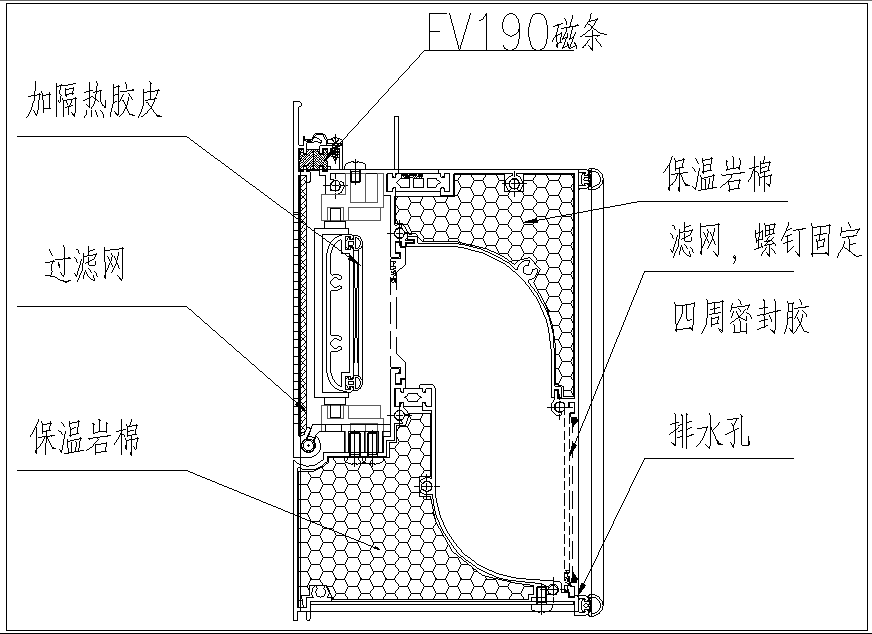

结构图:



产品相片:

开关位置





拉手位置

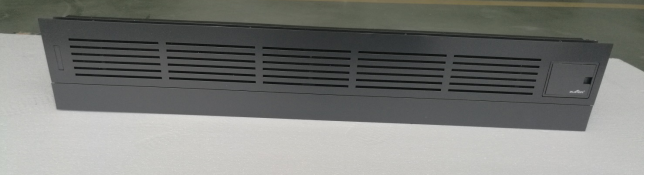

室外外观



安装步骤:

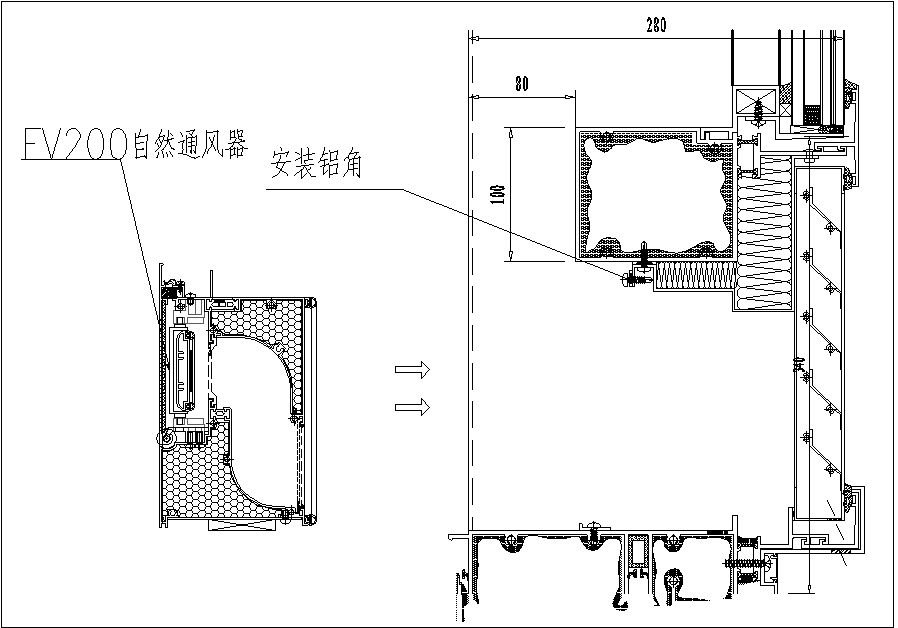

1. 通风器安装



说明:

1. 确定通风器编号与安装位置的单元板块编号是否一致,即通风器满足此单元板块洞口的要求。

2. 打开通风器面板

3. 把通风器主体套入横梁洞口

4. 通风器下侧卡入横梁接口,上侧螺钉固定

5. 合上通风器面板

6. 检查通风器面板是否与横梁平整

7. 检查通风器开关是否操作顺畅

8. 做好成品保护



通风器使用:



操作开关状态

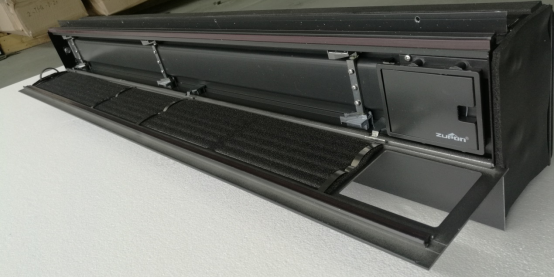

面板打开状态
