竖向式FV190

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

一、产品结构图:



通风器开启状态



通风器关闭状态



通风器室内尺寸



通风器总体结构



二、产品技术参数:

外形尺寸:厚度190mm, 宽度200mm

产品长度:根据洞口尺寸确定

产品颜色:按色板配色

通风面积:  19646mm2/m

2帕压差下通风量:73m3/(m.h)

10帕压差下通风量:180m3/(m.h)

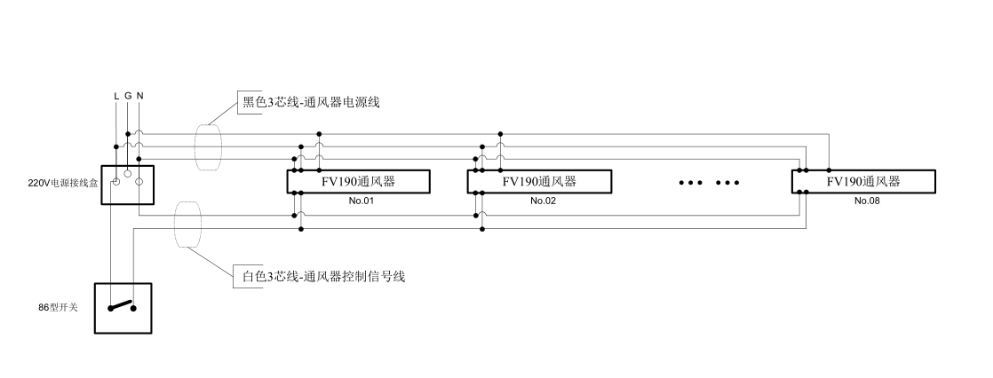

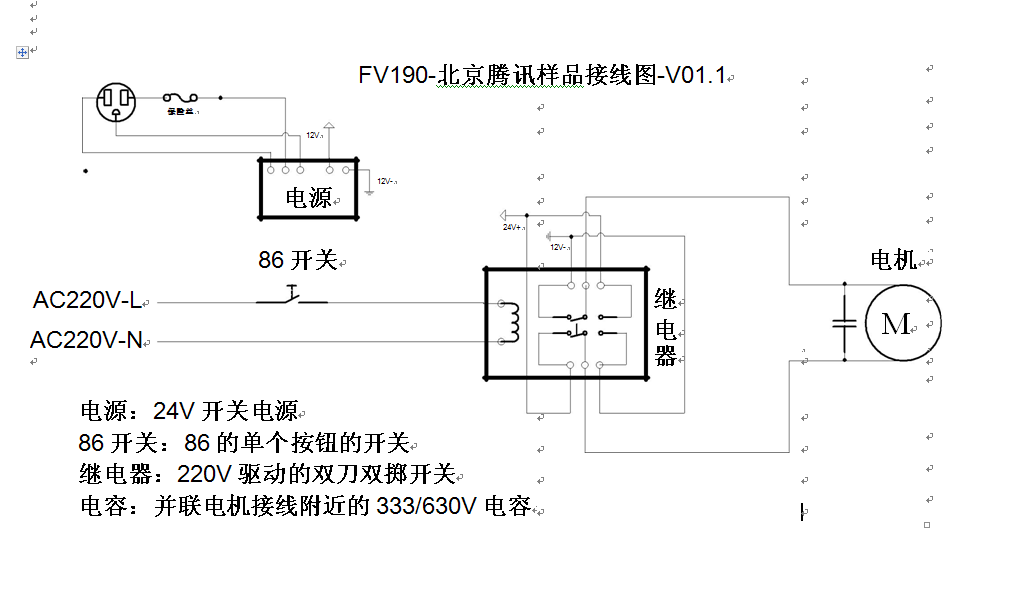

电源输入:AC220  50HZ

电机型号:DC12V

过滤效果:能够高效过滤室外粉尘和蚊虫



三、产品图:

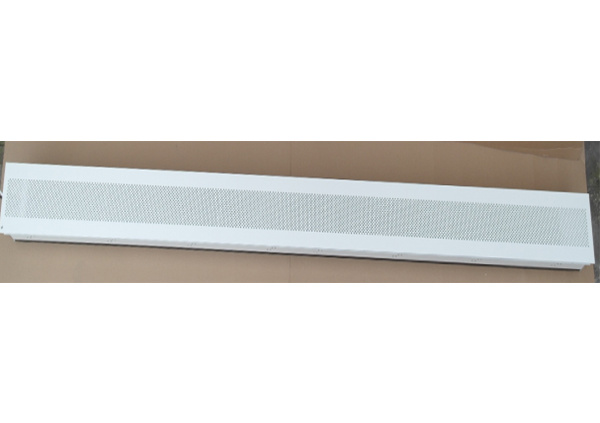

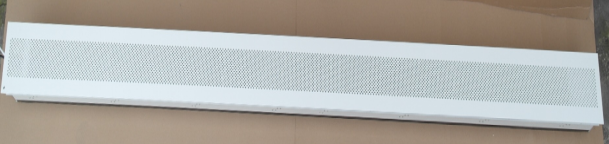

产品室内面图

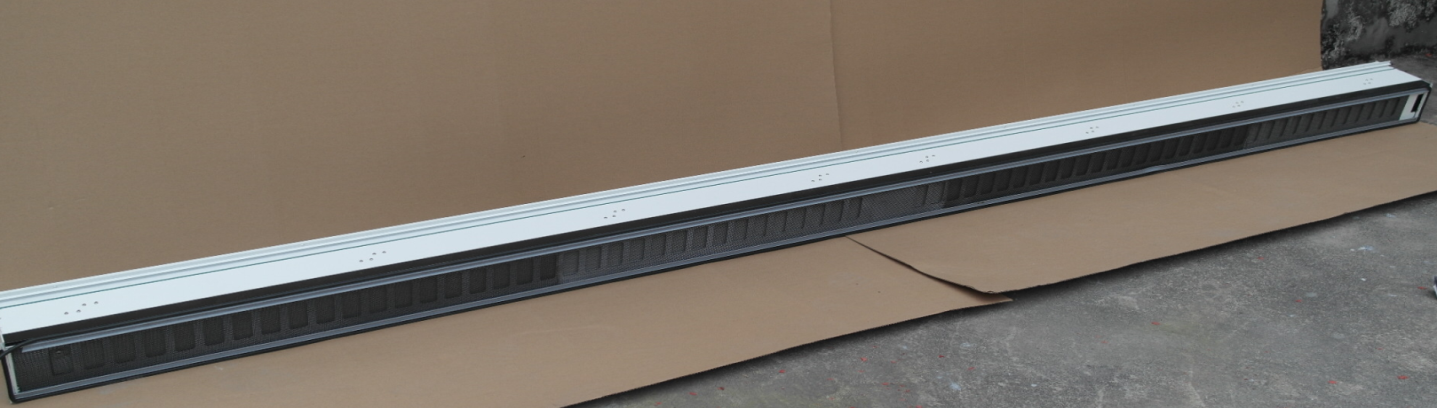

产品室外面图



产品面板拆卸图





                   产品开启状态                                                 产品logo

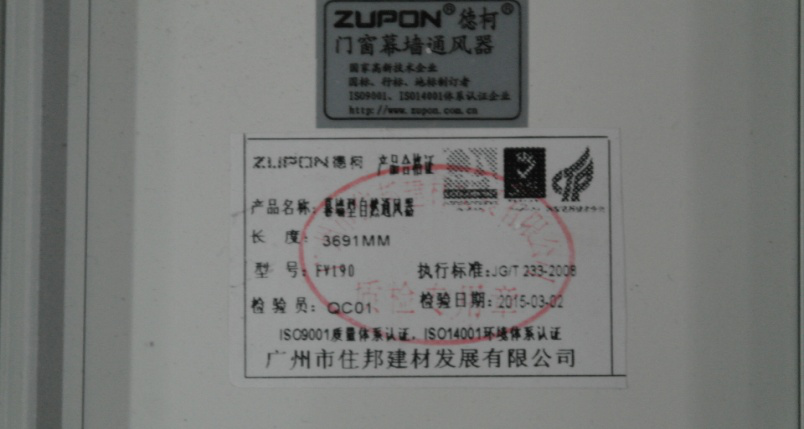

产品铭牌/合格证



特点说明:

Ø 一款幕墙用电控自然型通风器,外壳为铝合金材质,产品强度高,表面处理可与幕墙一致。

Ø 外壳由冷桥连接

Ø 室内面板可拆卸,方便清洁面板和风道。

Ø 通过指示灯可以更直观了解其工作状态。

Ø 产品输入AC220 50HZ 电源,电机采用DC12V安全电源。

Ø 产品操作简单。



四、使用说明:

1.开启:通上电源,打开开关,电源指示灯亮,表示通风器已打开。

2.关闭:关闭开关,电源指示灯灭,表示通风器已关闭。

3.清洗维护:a.拆卸面板:用配套工具,穿孔往上提,然后往外拉。如图:





  b.拆卸过滤网:将旋钮旋转90°,过滤网向外拉。



五、安装说明:

本通风器安装在幕墙立柱上,洞口最小尺寸为147.3mm,产品腔体内尺寸为143.3mm,能保证顺畅的塞入洞口。通风器安装简便,只需拆卸产品面板,定位好尺寸,用螺丝锁紧,缝隙打密封胶。

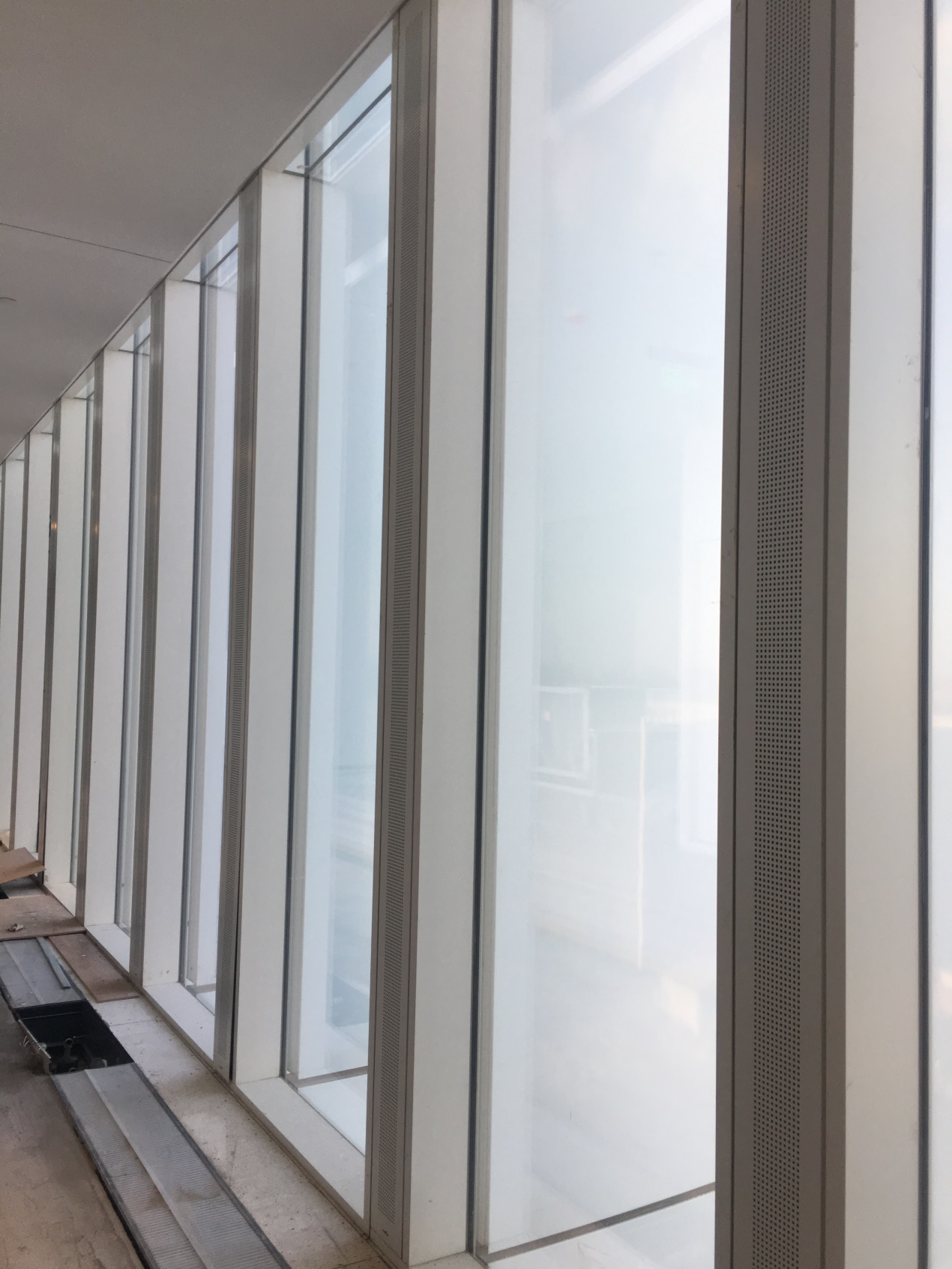

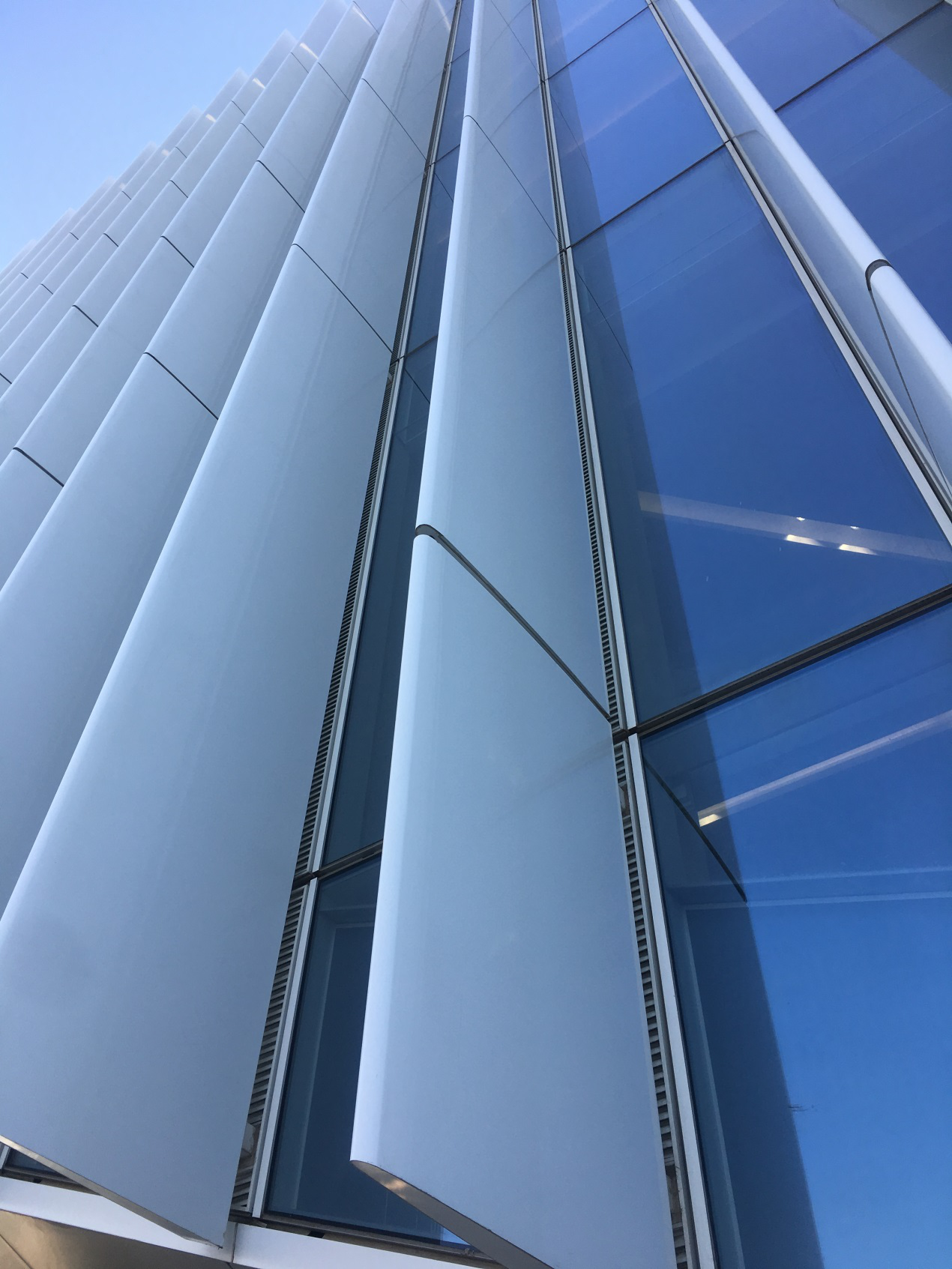

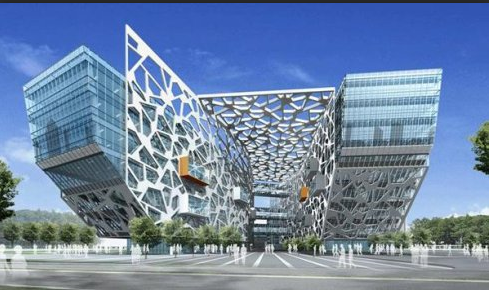

应用项目:
